CoolRack Serverklimatisierung

CoolRack mit Kühlleistung 5.0 kW, 800+150x1200x2100 mm

CoolRack Serverschrank mit Klimaanlage

CoolRack mit Kühlleistung 7.1 kW, 800+150x1200x2100 mm

CoolRack mit Kühlleistung 7.1 kW, 800+150x1000x2100 mm

Lieferzeit
2-3 Tage



  • 42 HE
  • 800+150x1000x2100 mm (BxTxH)
  • Seiten-Kühleinheit mit einer Kühlleistung von 7 kW
  • direkt gekühlt
  • bestehend aus einer Seiten-Kühleinheit im Rack und einem Klimasplittgerät für Außenaufstellung.
  • (Installationskosten nach Aufwand)

ACHTUNG auch als schallisolierte Ausführung erhältlich!

Optional:

Redundanz-Erweiterung (zweite Klimaeinheit)

Automatischer Türöffner (Türen öffnen automatisch bei zu hoher Temperatur und Ausfall der Klimaeinheit)

-
Inkl. 19% MwSt., exkl. Versandkosten
Artikelnummer
CR-7.1-M-G-8-10-42

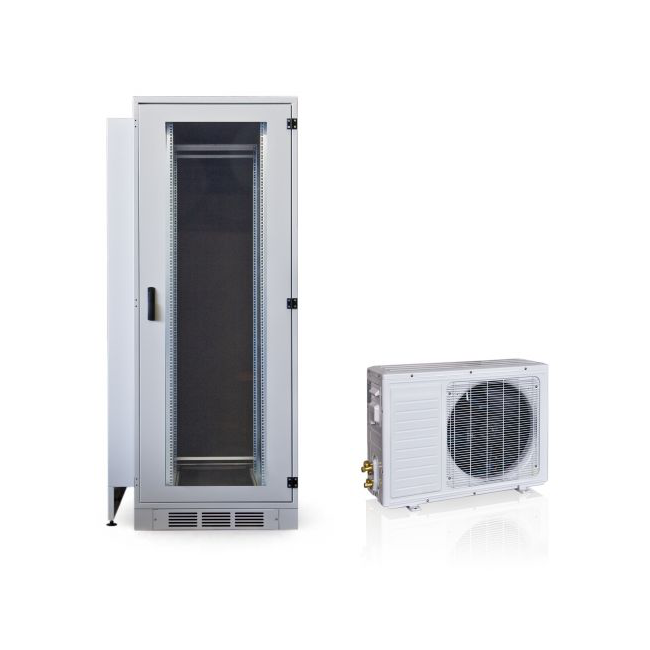

Direkt gekühlter Serverschrank mit 42 HE bestehend aus einer Seiten-Kühleinheit im Rack mit einer Kühlleistung von 7 kW und einem Klimasplittgerät für Außenaufstellung.

Beschreibung und technische Daten des Serverschrankes:

  • Grundgestell, verschweißt, mit umlaufender Rund -und Langlochung
  • statische Belastbarkeit bis 1548 kg
  • stufenlos tiefenverstellbare 19" Lochwinkel mit 42 HE
  • max. 19" Einbautiefe 580 mm
  • 1xSichttür mit Dreipunkt-Verriegelung und Drehhebelgriff, abschließbar, umlaufende Dichtung, 3 St. wechselseitige Scharniere mit 180° Öffnungswinkel
  • 1xTür aus Voll-Stahlblech mit Dreipunkt-Verriegelung und Drehhebelgriff, abschließbar, umlaufende Dichtung, 3 St. wechselseitige Scharniere mit 180° Öffnungswinkel
  • 2xSeitenwand im Einstecksystem, verschraubt
  • Sockel mit Nivellierfüßen
  • abnehmbarer Blende mit Belüftungsschlitzen
  • abnehmbarer Kabeleinlassblende
  • abnehmbaren Blenden seitlich
  • Dachmodul mit Kabeleinlass aus Bürstenleiste
  • Bodenmodul mit Kabeleinlass aus Bürstenleiste
  • Sichtblenden und vertikale Luftstromsperre zwischen 19" Lochwinkel und Seitenwand
  • Pulverbeschichtung RAL 7035, lichtgrau
  • Kühltechnologie mit Invertertechnologie
  • Maße BxTxH 800+150 mm x 1200 x 2100 mm (Artikel Nr. *8-12-42)
  • Maße BxTxH 800+150 mm x 1000 x 2100 mm (Artikel Nr. *8-10-42)
  • Schallgedämmte Ausführung (CoolRack Silent) mit Innenauskleidung aus Akustikschaum (Artikel Nr. CR-7.1-M-G-8-10-42-A)

Beschreibung und technische Daten des Seiten-Kühlgerätes:

  • Selbsttragendes, flaches Gehäuse aus verzinktem Stahlblech, innen mit einer abriebfesten, nicht brennbaren Schall- und Wärmeisolierung ausgekleidet. Ausziehbarer, regenerierbarer Luftfilter, Filterklasse EU 3 (optional)
  • Das Innenteil wird mit den beigefügten Befestigungswinkeln an die Schrankseitenwand montiert.
  • Geräuscharmer, saugender Radialventilator.
  • Statisch und dynamisch ausgewuchtetes Laufrad mit vorwärts gekrümmten Schaufeln.
  • Wechselstrom-Ventilatormotor, 4 Drehzahlen, mit Betriebskondensator, Wicklungsthermostat und dauergeschmiertem Lager, schwingungsgedämpft montiert.
  • Direktverdampfer (Luftkühler) mit großer Anströmfläche aus innen gerillten Kupferrohren mit aufgepressten Aluminiumlamellen und korrosionsgeschützter, Kondensatwanne mit Ablaufstutzen.
  • Interne Kupfer-Verbindungsleitungen mit Bördelanschlüssen und Stickstoff-Schutzfüllung.
  • Komplette Verdrahtung mit Schaltkasten, Mikroprozessor für Steuerung, Überwachung und Regelung sowie Anschlussklemmleiste für Verbindung mit dem Außengerät.
  • Einstellung der gewünschten 4 Betriebsdrehzahlen in Abhängigkeit vom Druckverlust des angeschlossenen Kanals.
  • Temperaturfühler in der Rückluft und am Verdampfer (Vereisungsschutz). LCD Infrarot-Fernbedienung mit Bedienungstasten, einschließlich Batterien.
  • Abdeckklappe für selten benutzte Funktionen.
  • Funktionen der Fernbedienung: -Betriebsarten: Ein/Aus, Lüftung, Kühlung, Heizung, Entfeuchten: selbsttätige Umschaltung von Kühlen / Heizung mit neutraler Zone.
  • Temperatur: Einstellung der Racktemperatur zwischen 16°C und 30°C.
  • Ventilator: 4 Ventilatordrehzahlen
  • Nennkühlleistung: 7,1 kW Regelbereich (min - max) (3,2 – 8,0) kW
  • Nennheizleistung: 8,0 kW Regelbereich (min - max) (3,6 – 9,0) kW
  • Nennbedingungen Rackumluft (kühlen) 27/19 °C Tk/Fk Nennbedingungen Rackumluft (heizen) 20 °C Tk
  • Luftvolumenstrom (hoch) 1200 m³/h Luftvolumenstrom (mittel) 1080 m³/h Luftvolumenstrom (niedrig) 900 m³/h
  • Externe statische Pressung min 45 Pa; max 85 Pa
  • Spannungsversorgung 230V/1~/50 Hz
  • Elektr. Leistungsaufnahme max. 2140 W
  • Elektr. Stromaufnahme max. 9,2 A
  • Schalldruckpegel innen max.  35 dB(A) Schalldruckpegel innen min. 29 dB(A)
  • Kältemittel R32
  • Kältemittelanschluss, Flüssigleitung 3/8" 10mm Kältemittelanschluss, Saugleitung 5/8" 16mm
  • Abmessungen: Höhe 280 mm x Breite 950 mm x Tiefe 635 mm
  • Gewicht: 40 kg

Beschreibung und technische Daten Außengerät:

  • Selbsttragendes Gehäuse, wetterfest, auf stabiler Grundplatte und angeschraubten Verkleidungsblechen aus verzinktem, grundiertem und einbrennlackiertem Stahlblech (Farbton RAL 9002, grauweiß).
  • Das Außenteil (Verflüssigereinheit) wird mit den am Geräteboden angebrachten Befestigungslaschen auf einem waagerechten Untergrund oder einer Wandkonsole (Zubehör) montiert.
  • Gemeinsamer, geräuscharmer Verflüssiger-Axialventilator, statisch und dynamisch ausgewuchtet, einschl. Ausblasgitter.
  • Wechselstrom-Ventilatormotor mit Betriebskondensator, Wicklungsthermostat und dauergeschmierten Lagern.
  • Schallgedämmter, vollhermetischer Rollkolbenkompressor, innen und außen schwingungsgedämpft gelagert, mit Ölfüllung.
  • Optimale Temperaturführung durch drehzahlgeregelten, im elektronisch kontrolliertem Betriebspunkt arbeitenden Verdichter.
  • Gebogener Verflüssiger mit großer Anströmfläche aus Kupferrohren mit aufgepreßten Aluminiumlamellen, einschl. Ansauggitter.
  • Ein Kältekreislauf, interne Kupfer-Verbindungsleitungen, mit Kältemittelfilter, EEV Elektronisches Expansionsventil je Kreis, Umkehrventile, Absperrventile mit Bördelanschlüssen, an Saugleitung mit Schraderventil, sowie Betriebsfüllung mit Kältemittel R32 Komplette interne Verdrahtung mit Anschlussklemmleisten für Netzanschluss und Innenteilen.
  • Kühlleistung: W 7100 (3200-8000)
  • Heizleistung: W 8000 (3600-9000)
  • Schalldruckpegel dB(A) 51
  • Betriebsspannung 1 ~230V-50Hz
  • Leistungsaufnahme Kühlung W 2140 - COP/EER(Energieeffizienzklasse) 3,32 A
  • Leistungsaufnahme Heizung W 2160 - COP/EER(Energieeffizienzklasse) 3,70 A
  • Absicherung, träge A 20 (gemeinsam mit Innenteil)
  • Abmessung: Höhe 750 x Breite 968 mm x Höhe 340 mm
  • Nettogewicht kg 60
  • Kältemittelleitungen Länge max. m 50
  • Einspritzleitung isoliert mm 10
  • Saugleitung isoliert mm 16
  • (Installationskosten nach Aufwand)
Weitere Informationen
Artikelnummer CR-7.1-M-G-8-10-42
HE 42
Breite 800+150
Tiefe 1000
Höhe 2100
kW 7,1
