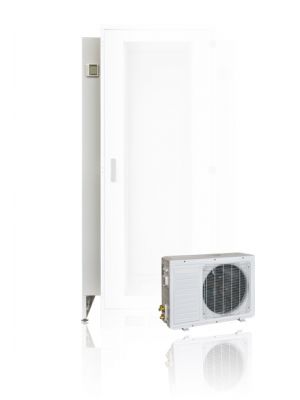

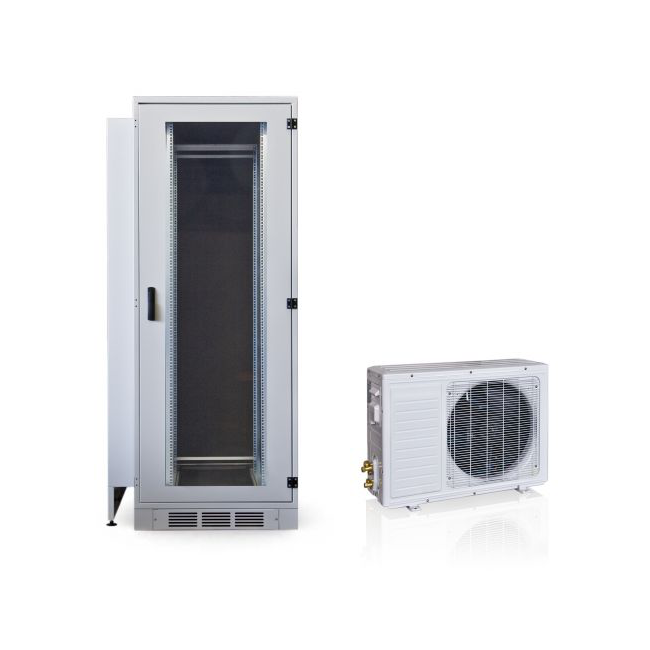

CoolRack Silent mit Kühlleistung 3,5 kW, 800+150x1000x2100 mm

Direkt gekühlter Serverschrank mit 42 HE und Schalldämmung bestehend aus einer Seiten-Kühleinheit im Rack / Kühlleistung von 3,5 kW und Klimasplittgerät für Außenaufstellung.

Beschreibung und technische Daten des Serverschrankes:

• Grundgestell, verschweißt, mit umlaufender Rund -und Langlochung
• schallisoliert - Lärmreduzierung ca. 38 dB
• statische Belastbarkeit bis 1548 kg
• stufenlos tiefenverstellbare 482,6 mm (19") Lochwinkel mit 42 HE
• max. 482,6 mm (19") Einbautiefe 580 mm
• 1x Sichttür mit Dreipunkt-Verriegelung und Drehhebelgriff, abschließbar, umlaufende Dichtung, 3 St. wechselseitige Scharniere mit 180° Öffnungswinkel
• 1x Tür aus Voll-Stahlblech mit Dreipunkt-Verriegelung und Drehhebelgriff, abschließbar, umlaufende Dichtung, 3 St. wechselseitige Scharniere mit 180° Öffnungswinkel
• 2x Seitenwand im Einstecksystem, verschraubt
• Sockel mit Nivellierfüßen
• abnehmbarer Blende mit Belüftungsschlitzen
• abnehmbarer Kabeleinlassblende
• abnehmbaren Blenden seitlich
• Dachmodul mit Kabeleinlass aus Bürstenleiste
• Bodenmodul mit Kabeleinlass aus Bürstenleiste
• Sichtblenden und vertikale Luftstromsperre zwischen 482,6 mm (19") Lochwinkel und Seitenwand
• Pulverbeschichtung RAL 7035, lichtgrau
• Kühltechnologie mit Invertertechnologie

Beschreibung und technische Daten des Seiten-Kühlgerätes:

• Selbsttragendes, flaches Gehäuse aus verzinktem Stahlblech, innen mit einer abriebfesten, nicht brennbaren Schall- und Wärmeisolierung ausgekleidet. Ausziehbarer, regenerierbarer Luftfilter, Filterklasse EU 3 (optional)
• Das Innenteil wird mit den beigefügten Befestigungswinkeln an die Schrankseitenwand montiert.
• Geräuscharmer, saugender Radialventilator.
• Statisch und dynamisch ausgewuchtetes Laufrad mit vorwärts gekrümmten Schaufeln.
• Wechselstrom-Ventilatormotor, 4 Drehzahlen, mit Betriebskondensator, Wicklungsthermostat und dauergeschmiertem Lager, schwingungsgedämpft montiert.
• Direktverdampfer (Luftkühler) mit großer Anströmfläche aus innen gerillten Kupferrohren mit aufgepressten Aluminiumlamellen und korrosionsgeschützter, Kondensatwanne mit Ablaufstutzen.
• Interne Kupfer-Verbindungsleitungen mit Bördelanschlüssen und Stickstoff-Schutzfüllung. Komplette Verdrahtung mit Schaltkasten, Mikroprozessor für Steuerung, Überwachung und Regelung sowie Anschlussklemmleiste für Verbindung mit dem Außengerät.
• Einstellung der gewünschten 4 Betriebsdrehzahlen in Abhängigkeit vom Druckverlust des angeschlossenen Kanals.
• Temperaturfühler in der Rückluft und am Verdampfer (Vereisungsschutz). LCD Infrarot-Fernbedienung mit Bedienungstasten, einschließlich Batterien.
• Abdeckklappe für selten benutzte Funktionen.
• Funktionen der Fernbedienung: -Betriebsarten: Ein/Aus, Lüftung, Kühlung, Heizung, Entfeuchten: selbsttätige Umschaltung von Kühlen / Heizung mit neutraler Zone.
• Temperatur: Einstellung der Racktemperatur zwischen 16 °C und 30 °C.
• Ventilator: 4 Ventilatordrehzahlen
• Nennkühlleistung 3,5 kW - Regelbereich (min - max) (0,9 – 4,1) kW
• Nennheizleistung 4,3 kW - Regelbereich (min - max) (0,9 – 5,1) kW
• Nennbedingungen Raumluft (kühlen) 27/19 °C Tk/Fk - Nennbedingungen Raumluft (heizen) 20 °C Tk
• Luftvolumenstrom (hoch) 840 m³/h - Luftvolumenstrom (mittel) 720 m³/h - Luftvolumenstrom (niedrig) 660 m³/h
• Externe statische Pressung min 35 Pa, max 85Pa
• Spannungsversorgung 230V/1~/50 Hz
• Elektr. Leistungsaufnahme max. 1520 W
• Elektr. Stromaufnahme max. 7 A
• Schalldruckpegel innen, max. 34 dB(A) Schalldruckpegel innen, min. 28 dB(A)
• Kältemittel R32
• Kältemittelanschluss, Flüssigleitung (1/4") 6mm - Kältemittelanschluss, Saugleitung (1/2") 12mm
• Abmessungen: Höhe 280 mm x Breite 750 mm x Tiefe 635 mm
• Gewicht 34 kg

• Beschreibung und technische Daten Außengerät:

• Selbsttragendes Gehäuse, wetterfest, auf stabiler Grundplatte und angeschraubten Verkleidungsblechen aus verzinktem, grundiertem und einbrennlackiertem Stahlblech (Farbton RAL 9002, grauweiß).
• Das Außenteil (Verflüssigereinheit) wird mit den am Geräteboden angebrachten Befestigungslaschen auf einem waagerechten Untergrund oder einer Wandkonsole (Zubehör) montiert.
• Gemeinsamer, geräuscharmer Verflüssiger-Axialventilator, statisch und dynamisch ausgewuchtet, einschl. Ausblasgitter.
• Wechselstrom-Ventilatormotor mit Betriebskondensator, Wicklungsthermostat und dauergeschmierten Lagern.
• Schallgedämmter, vollhermetischer Rollkolbenkompressor, innen und außen schwingungsgedämpft gelagert, mit Ölfüllung.
• Optimale Temperaturführung durch drehzahlgeregelten, im elektronisch kontrolliertem Betriebspunkt arbeitenden Verdichter.
• Gebogener Verflüssiger mit großer Anströmfläche aus Kupferrohren mit aufgepressten Aluminiumlamellen, einschl. Ansauggitter.
• Ein Kältekreislauf, interne Kupfer-Verbindungsleitungen, mit Kältemittelfilter, EEV Elektronisches Expansionsventil je Kreis, Umkehrventile, Absperrventile mit Bördelanschlüssen, an Saugleitung mit Schraderventil, sowie Betriebsfüllung mit Kältemittel R32. Komplette interne Verdrahtung mit Anschlussklemmleisten für Netzanschluss und Innenteilen.
• Kühlleistung W 3500 (900-4100)
• Heizleistung W 4300 (900-5100)
• Schalldruckpegel dB(A) 50
• Betriebsspannung 1 ~230V-50Hz
• Leistungsaufnahme Kühlung W 1520 - COP/EER(Energieeffizienzklasse) 3,29 A
• Leistungsaufnahme Heizung W 1410 -  COP/EER(Energieeffizienzklasse) 3,83 A
• Absicherung, träge A 16 (gemeinsam mit Innenteil)
• Abmessung: Höhe 640 mm x Breite 871 mm x Tiefe 290 mm
• Nettogewicht kg 38
• Kältemittelleitungen Länge max. 30 m
• Einspritzleitung isoliert 6 mm
• Saugleitung isoliert 12 mm
• (Installationskosten nach Aufwand)

Die folgenden Lärmpegel haben Auswirkungen auf das menschliche Verhalten:

• Bereits bei 45 dB(A) ist eine entspannte Konversation erschwert.
• Bei 50 dB(A) heben Betroffene die Stimme an.
• Bei 60 dB(A) müssen Betroffene laut sprechen.
• Bei mehr als 65 dB(A) Außenbelastung ändern Anwohner ihr Verhalten, d. h., sie halten Fenster geschlossen und Balkone werden nicht mehr genutzt.
