EDGE COMPUTING CoolRack Silent / Kühlleistung 7.1 kW, 800+150x1200x2100 mm

Direkt gekühlter Edge Computing Serverschrank mit 42 HE und Schalldämmung bestehend aus einer Seiten-Kühleinheit im Rack mit einer Kühlleistung von 7.1 kW und einem Chiller für Außenaufstellung.

Beschreibung und technische Daten des Edge Computing Serverschrankes:

• Grundgestell, verschweißt, mit umlaufender Rund -und Langlochung

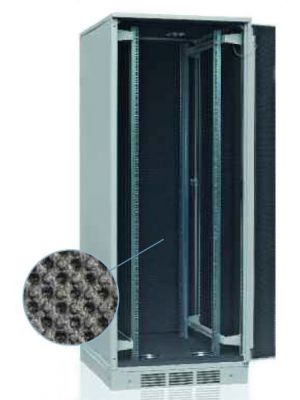

• schallisoliert - Lärmreduzierung ca. 38 dB
• statische Belastbarkeit bis 1548 kg
• stufenlos tiefenverstellbare 19" Lochwinkel mit 42 HE
• max. 19" Einbautiefe 780 mm
• 1xSichttür mit Dreipunkt-Verriegelung und Drehhebelgriff, abschließbar, umlaufende Dichtung, 3 St. wechselseitige Scharniere mit 180° Öffnungswinkel
• 1xTür aus Voll-Stahlblech mit Dreipunkt-Verriegelung und Drehhebelgriff, abschließbar, umlaufende Dichtung, 3 St. wechselseitige Scharniere mit 180° Öffnungswinkel
• 2xSeitenwand im Einstecksystem, verschraubt
• Sockel mit Nivellierfüßen
• abnehmbarer Blende mit Belüftungsschlitzen
• abnehmbarer Kabeleinlassblende
• abnehmbaren Blenden seitlich
• Dachmodul mit Kabeleinlass aus Bürstenleiste
• Bodenmodul mit Kabeleinlass aus Bürstenleiste
• Sichtblenden und vertikale Luftstromsperre zwischen 19" Lochwinkel und Seitenwand
• Pulverbeschichtung RAL 7035, lichtgrau
• Kühltechnologie mit Invertertechnologie
• Maße BxTxH 800+150 mm x 1200 x 2100 mm (Artikel Nr. *8-12-42)

Automatischer Türöffner Satz für einen Schrank bestehend aus:

• - 4x elektrische Magnete
• - 2x Gasdruckfedern
• - 2x grün beleuchtete LED Druckknöpfe RAL 7035

TITANUS RACK·SENS® 44,45-mm-Bauhöhe (1 HE) Detektionsgerät

• 24-V-Versorgung
• integrierter Ansaugrauchmelder mit 1 Detektor
• Voralarm standardmäßig
• 5 programmierbare Steuerrelais 44,45 mm Bauhöhe (1 HE)

Rack Monitoring Ethernet Box mit Anschlüsse für 12 Sensoren, Überwachung von Temperatur und Feuchtigkeit im IT-Schrank über IP

• Steckernetzteil 230 Volt
• Darstellung der Messwerte im Webbrowser (Screenshots)
• SNMP-fähig
• Softwarelizenz für Windows
• 2x Temperatursenor / 2x Türkontaktsensor

USV DAKER DK + 10kVA NO BATT USV in Doppelwandler-/Online-Technologie.

• Nennwirkleistung W=9000
• Kombirack Gehäuse - On Line USV - I - RS232 - SNMP-Slot - LCD-Display
• ohne Batterie muss mit Batterie Rack kombiniert werden
• Festanschluss (Eingang/Ausgang)
• Abmessungen (B x T x H) 440x132(3HE)x680
• 10kVA Batterie Rack
• Netzwerk SNMP Adapter Karte für Einbau in freien Interface Slot. Inklusive 1 x RCCMD Lizenz

Beschreibung und technische Daten des Seiten-Kühlgerätes:

• Selbsttragendes, flaches Gehäuse aus verzinktem Stahlblech, innen mit einer abriebfesten, nicht brennbaren Schall- und Wärmeisolierung ausgekleidet. Ausziehbarer, regenerierbarer Luftfilter, Filterklasse EU 3 (optional)
• Das Innenteil wird mit den beigefügten Befestigungswinkeln an die Schrankseitenwand montiert.
• Geräuscharmer, saugender Radialventilator.
• Statisch und dynamisch ausgewuchtetes Laufrad mit vorwärts gekrümmten Schaufeln.
• Wechselstrom-Ventilatormotor, 4 Drehzahlen, mit Betriebskondensator, Wicklungsthermostat und dauergeschmiertem Lager, schwingungsgedämpft montiert.
• Direktverdampfer (Luftkühler) mit großer Anströmfläche aus innen gerillten Kupferrohren mit aufgepressten Aluminiumlamellen und korrosionsgeschützter, Kondensatwanne mit Ablaufstutzen.
• Interne Kupfer-Verbindungsleitungen mit Bördelanschlüssen und Stickstoff-Schutzfüllung.
• Komplette Verdrahtung mit Schaltkasten, Mikroprozessor für Steuerung, Überwachung und Regelung sowie Anschlussklemmleiste für Verbindung mit dem Außengerät.
• Einstellung der gewünschten 4 Betriebsdrehzahlen in Abhängigkeit vom Druckverlust des angeschlossenen Kanals.
• Temperaturfühler in der Rückluft und am Verdampfer (Vereisungsschutz). LCD Infrarot-Fernbedienung mit Bedienungstasten, einschließlich Batterien.
• Abdeckklappe für selten benutzte Funktionen.
• Funktionen der Fernbedienung: -Betriebsarten: Ein/Aus, Lüftung, Kühlung, Heizung, Entfeuchten: selbsttätige Umschaltung von Kühlen / Heizung mit neutraler Zone.
• Temperatur: Einstellung der Racktemperatur zwischen 16°C und 30°C.
• Ventilator: 4 Ventilatordrehzahlen
• Nennkühlleistung: 7,1 kW Regelbereich (min - max) (3,2 – 8,0) kW
• Nennheizleistung: 8,0 kW Regelbereich (min - max) (3, 6– 9,0) kW
• Nennbedingungen Rackumluft (kühlen) 27/19 °C Tk/Fk Nennbedingungen Rackumluft (heizen) 20 °C Tk
• Luftvolumenstrom (hoch) 1200 m³/h Luftvolumenstrom (mittel) 1080 m³/h Luftvolumenstrom (niedrig) 900 m³/h
• Externe statische Pressung min 45 Pa, max 85 Pa
• Spannungsversorgung 230V/1~/50 Hz
• Elektr. Leistungsaufnahme max. 2140 W
• Elektr. Stromaufnahme max. 9,2 A
• Schalldruckpegel innen max.  35 dB(A) Schalldruckpegel innen min.  29 dB(A)
• Kältemittel R 410A
• Kältemittelanschluss, Flüssigleitung 3/8" 10mm Kältemittelanschluss, Saugleitung 5/8" 16mm
• Abmessungen: Höhe 280 mm x Breite 950 mm x Tiefe 635 mm
• Gewicht: 40 kg

Beschreibung und technische Daten Außengerät:

• Selbsttragendes Gehäuse, wetterfest, auf stabiler Grundplatte und angeschraubten Verkleidungsblechen aus verzinktem, grundiertem und einbrennlackiertem Stahlblech (Farbton RAL 9002, grauweiß).
• Das Außenteil (Verflüssigereinheit) wird mit den am Geräteboden angebrachten Befestigungslaschen auf einem waagerechten Untergrund oder einer Wandkonsole (Zubehör) montiert.
• Gemeinsamer, geräuscharmer Verflüssiger-Axialventilator, statisch und dynamisch ausgewuchtet, einschl. Ausblasgitter.
• Wechselstrom-Ventilatormotor mit Betriebskondensator, Wicklungsthermostat und dauergeschmierten Lagern.
• Schallgedämmter, vollhermetischer Rollkolbenkompressor, innen und außen schwingungsgedämpft gelagert, mit Ölfüllung.
• Optimale Temperaturführung durch drehzahlgeregelten, im elektronisch kontrolliertem Betriebspunkt arbeitenden Verdichter.
• Gebogener Verflüssiger mit großer Anströmfläche aus Kupferrohren mit aufgepreßten Aluminiumlamellen, einschl. Ansauggitter.
• Ein Kältekreislauf, interne Kupfer-Verbindungsleitungen, mit Kältemittelfilter, EEV Elektronisches Expansionsventil je Kreis, Umkehrventile, Absperrventile mit Bördelanschlüssen, an Saugleitung mit Schraderventil, sowie Betriebsfüllung mit Kältemittel R410A Komplette interne Verdrahtung mit Anschlussklemmleisten für Netzanschluss und Innenteilen.
• Kühlleistung: W 7100 (3200-8000)
• Heizleistung: W 8000 (3600-9000)
• Schalldruckpegel dB(A) 51
• Betriebsspannung 1 ~230V-50Hz
• Leistungsaufnahme Kühlung W 2140 - COP/EER(Energieeffizienzklasse) 3,32 A
• Leistungsaufnahme Heizung W 2160 - COP/EER(Energieeffizienzklasse) 3,70 A
• Absicherung, träge A 20 (gemeinsam mit Innenteil)
• Abmessung: Höhe 750 mm x Breite 968 mm x Tiefe 340 mm
• Nettogewicht kg 60
• Kältemittelleitungen Länge max. m 50
• Einspritzleitung isoliert mm 10
• Saugleitung isoliert mm 16
• (Installationskosten nach Aufwand)

Die folgenden Lärmpegel haben Auswirkungen auf das menschliche Verhalten:

• Bereits bei 45 dB(A) ist eine entspannte Konversation erschwert.
• Bei 50 dB(A) heben Betroffene die Stimme an.
• Bei 60 dB(A) müssen Betroffene laut sprechen.
• Bei mehr als 65 dB(A) Außenbelastung ändern Anwohner ihr Verhalten, d. h., sie halten Fenster geschlossen und Balkone werden nicht mehr genutzt.
